Emeletes raktár tengeri konténerekből: 12 db 40′ HC konténerrendszer a Ferenczi épületgépészet telephelyén
Hogyan lesz 12 tengeri konténerből targoncával kiszolgálható, emeletes raktárépület — alapozástól a pakolásig hetek alatt? Legújabb referenciaprojektünkben a Ferenczi épületgépészeti telephelyére terveztünk és telepítettünk 334 m² alapterületen több mint 900 m³ tárolókapacitást — csarnoképítés nélkül, azonnal használható formában.
Greentainer — A kreatív konténer
A feladat: raktárcsarnok-kapacitás, csarnoképítés nélkül
Megbízónk telephelyén az épületgépészeti anyagok — csövek, idomok, kábelek, szerelvények — tárolási igénye kinőtte a meglévő raktárteret. A hagyományos válasz egy új csarnok lett volna: engedélyeztetéssel, hónapokig tartó kivitelezéssel és nagyságrendekkel nagyobb beruházással. A mi válaszunk: 12 darab 40 lábas High Cube, két szintben — a telephely burkolt udvarán, betonozott pontalapokon.
A High Cube kivitel választása tudatos: a normál magasságnál 30 centiméterrel nagyobb belmagasság hosszú csövek, létrás komissiózás és polcrendszer esetén is elegendő tárolókapacitást ad — konténerenként 76 m³ tárolótérrel.
A megoldás lelke: az 1,5 méteres eltolás
Az emeletes konténerraktárak visszatérő kérdése: hogyan jut fel az áru az emeletre? Erre született a projekt legötletesebb megoldása.
A konténersorok egymással szemben állnak, a felső szint konténerei pedig 1,5 méteres eltolással kerültek az alsókra. Az így kialakuló kiálló perem rakodópárkányként működik: a targonca a raklapot közvetlenül az 1,5 méteres sávra emeli, ahonnan az áru kézi erővel, emelés nélkül pakolható be a felső konténerbe. Nincs szükség rámpára, emelőasztalra vagy külön rakodógépre — a rendszer geometriája végzi el a munkát.
A statika a konténer természetéből adódóan adott: a sarokoszlopok tengeri körülmények között kilenc konténer terhét is viselik, így a kétszintes elrendezés — szakszerű alátámasztással és rögzítéssel — mérnöki rutinfeladat.
Biztonságos közlekedés: lépcső, podeszt, leszerelhető korlát
Az emeleti szint napi használatához biztonságos gyalogos megközelítés kellett. A rendszerhez acél lépcsőt és podesztet telepítettünk, a fellépőket és a rakodóperemet pedig korlát védi. A korlát a rövid oldalon szerszám nélkül leszerelhető: rakodáskor szabaddá teszi a targoncás anyagmozgatás útvonalát, majd visszahelyezve ismét zárt, leesés ellen védett munkaterületet ad. A megoldás a munkavédelmi szempontokat és a rakodási hatékonyságot egyszerre szolgálja ki.
Ami a képeken is látszik — és ami mögötte van

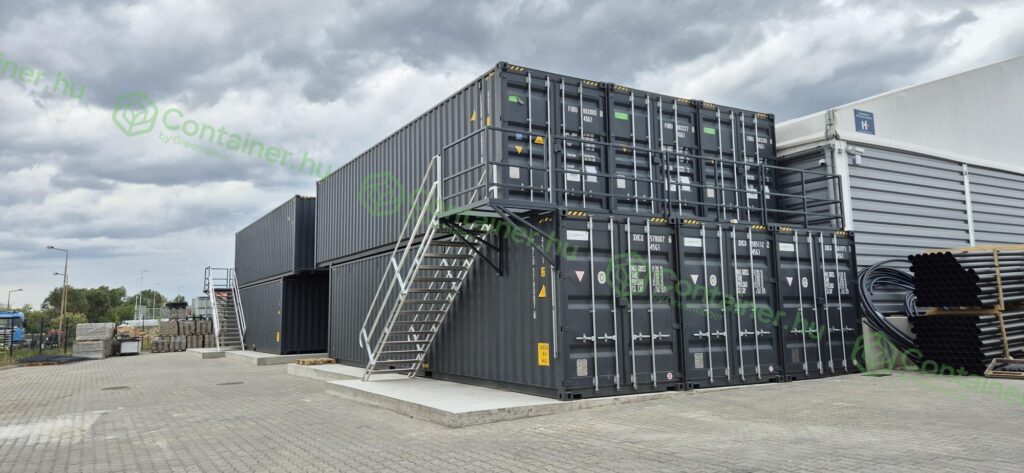

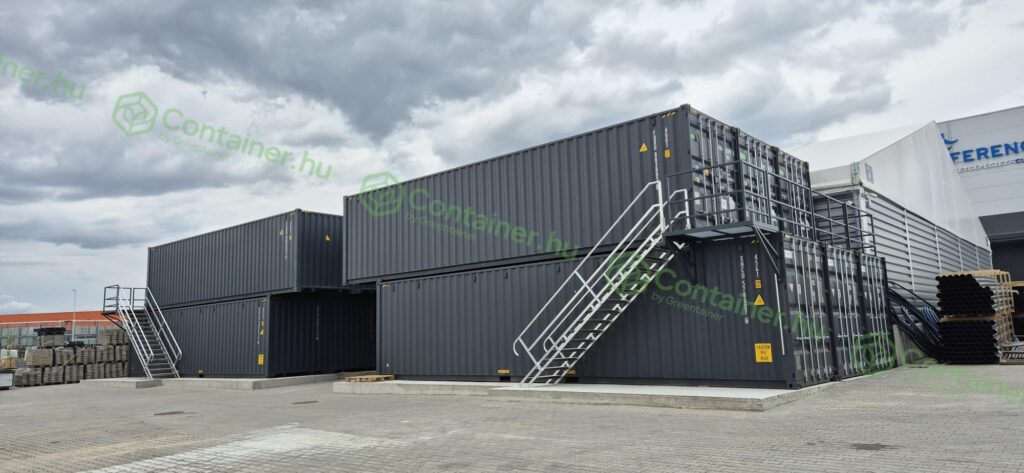

- 12 db 40′ HC konténer antracit színben, egységes, épülethatású megjelenéssel
- Két szint, szemben álló sorok, 1,5 m-es rakodóperemmel
- Acél lépcső + podeszt + leszerelhető korlátrendszer
- Betonozott Síkalap — a konténerek helye, előre lebetonozott és vízszintezett terület. Erre azért volt szükség, mivel lejtett a terület, ahova kerültet a konténerek.
- Bővíthetőség: a rendszer modulokból áll — újabb igény esetén további konténerekkel oszlop- és sorirányban is növelhető
„A megrendelő raktárcsarnokban gondolkodott, mi konténerrendszert javasoltunk — a telepítés a helyszínen egy nap alatt megtörtént, és a rendszer már az átadás napján üzemelt.” — Fazekas Örs, Sales Manager, Container.hu
Kinek ajánljuk ezt a megoldást?
Az emeletes konténerraktár azoknak készült, akiknél:
- a telephelyen a terület szűkös, de felfelé van hely — az emeletes elrendezés fele akkora alapterületen adja ugyanazt a kapacitást
- a raktárigény gyorsan jelentkezett — a rendszer hetek alatt üzemkész, nem kell hónapokat várni.
- fontos a rugalmasság — a konténerraktár bővíthető, átrendezhető, és költözéskor akár a teljes rendszer áttelepíthető
- a beruházásnak értéket kell tartania — a konténerek később egyenként is értékesíthetők vagy más funkcióba állíthatók
Tervezzük meg az Ön raktárrendszerét
A Ferenczi-projekt a helyszíni felméréssel kezdődött, és a korlát utolsó csavarjával ért véget — a tervezéstől a telepítésig egy kézben. Ha telephelyén raktárkapacitásra van szüksége, mérjük fel együtt: megmondjuk, hány konténer, milyen elrendezésben adja ki a legtöbbet az Ön területéből.
GYIK
Lehet emeletes raktárat építeni konténerekből? Igen — a tengeri konténerek sarokoszlopai többszintes terhelésre méretezettek, így szakszerű alátámasztással és rögzítéssel a kétszintes konténerraktár biztonságos, bevett megoldás.
Hogyan pakolható a felső konténer? A bemutatott rendszerben a felső konténerek 1,5 méteres eltolással kerültek az alsókra: a kialakuló peremre a targonca közvetlenül felteszi a raklapot, ahonnan az áru kézzel pakolható be. A gyalogos megközelítést lépcső és podeszt biztosítja.
Mennyi idő alatt épül fel egy konténer raktárrendszer? A helyszíni telepítés — kész alapokra — napokban mérhető; a teljes projekt a felméréstől az átadásig jellemzően hetek alatt lezajlik, szemben a csarnoképítés hónapjaival.
